Проект каркасной бытовки 3 х 6 м (Q-36)

Типовой проект каркасной бытовки (Q-36). Размеры бытовки снаружи по каркасу 3 на 6 метров. Внутри бытовка разделена на 2 помещения: тамбур и комната.

Бытовка спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента, исходя из геологии грунта участка.

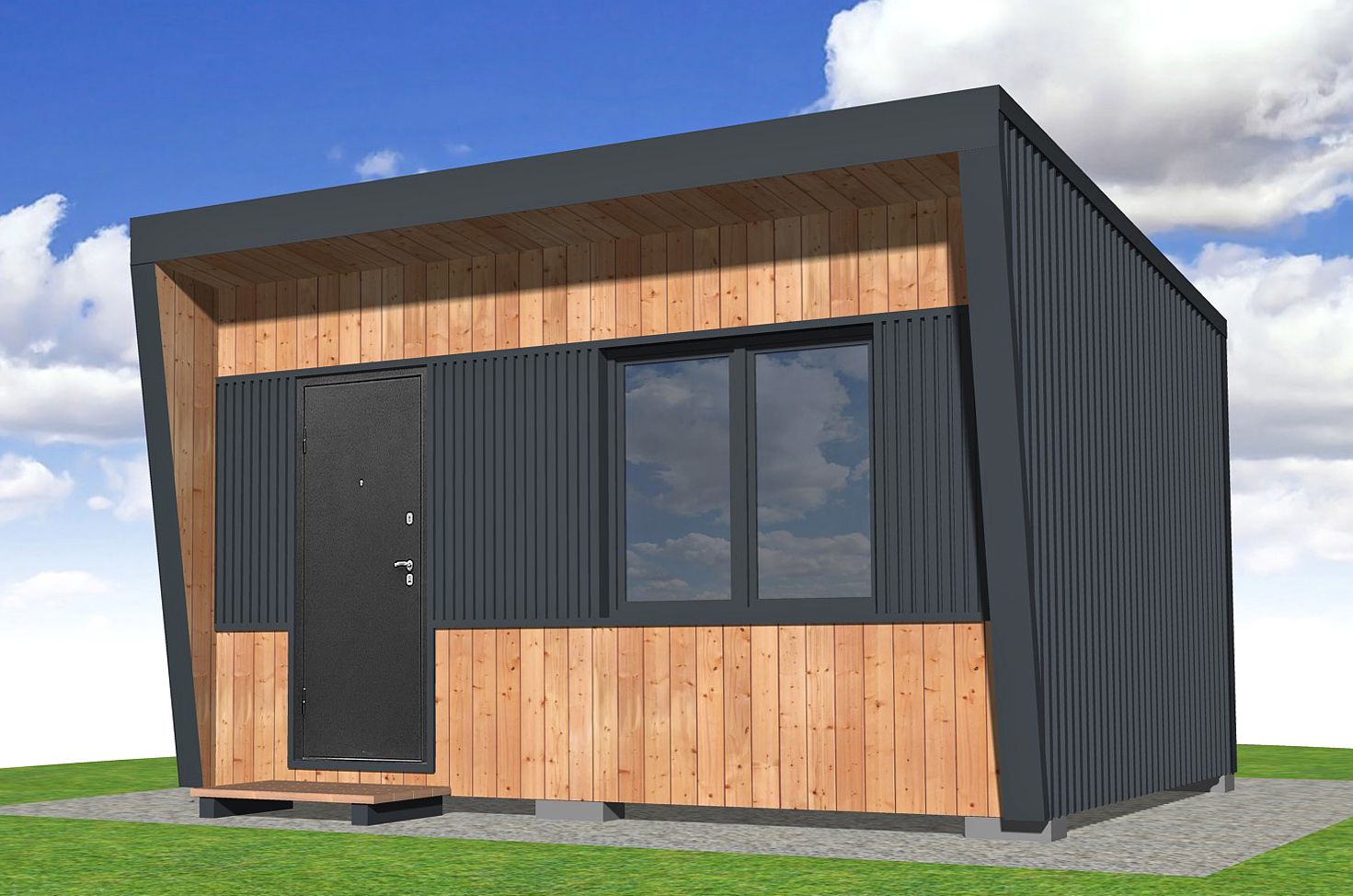

Дизайн фасадов бытовки в скандинавском стиле: вентилируемый фасад из имитации бруса и проф.листа. Покрытие кровли - проф.лист. Окна и двери стандартных размеров.

Архитектурные параметры:

Внешние размеры: 6 х 3 м (по каркасу)

Размеры внутри: 5,8 х 2, 8 м (по каркасу)

Высота потолка - 2,2 - 2,65 м.

Фундамент: столбчатый (из бетонных блоков).

Несущая конструкция: деревянный каркас из доски 50х100 мм.

Пол: по лагам из доски 50х150 мм.

Стропила: из доски 50х150 мм.

Утепление: мин.вата 100 мм.

Кровля: односкатная, утеплённая, с покрытием из проф.листа.

Отделка фасада: имитация бруса, деревянные рейки, проф.лист.

Отделка интерьера: вагонка.

Состав проекта бытовки Q-36:

Проект представляет из себя pdf-альбом (35 листов формата А4):

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).

2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, перекрытий, каркасов стен, стропильной системы).

3. Подробная спецификация строительных материалов и крепёжных элементов.

4. Оптимизация раскроя пиломатериалов.

Сметы в составе проекта НЕТ (Есть сводная ведомость материалов). Также в проект не входит электрика, канализация, водоснабжение, отопление.

Проект не содержит инструкций для самостоятельного строительства и подразумевает производство работ профессиональными строителями.
